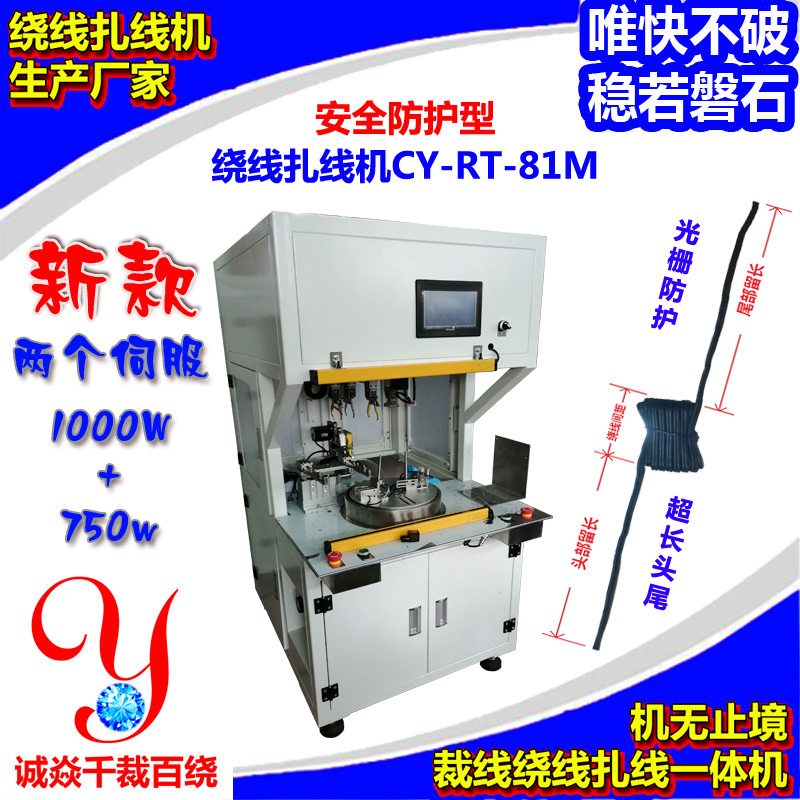

非标订制安全防护型中8字单扎绕线扎线机81M
非标订制安全防护型中8字单扎绕线扎线机81M
非标订制安全防护型中8字单扎绕线扎线机,绕线扎线机生产厂家,裁线剥皮绕扎一体机无止境,唯快不破,稳若磐石,诚焱千裁百绕不厌倦!


非标订制安全防护型中8字单扎绕线扎线机81M

 详情说明


重点1:光栅安全防护 重点2:双手启动安全防护

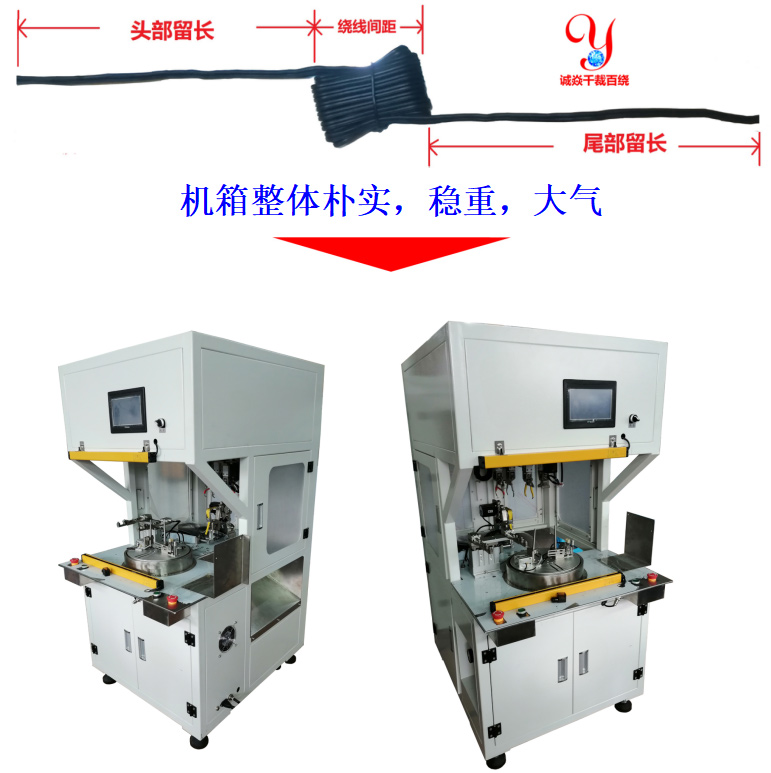

重点3:超长头尾留长

留头留尾,齐头齐尾,头尾同边,留头齐尾,超长头尾(兼容多种绕扎样式,通用性强)



光栅安全防护
双手启动安全防护
可绕扎超头头尾留长
绕线盘1000W伺服电机+取线平移750W伺服电机---避免了步进电机常见的丢步现象
取线平移------双滑块(唯快不破,稳若磐石)

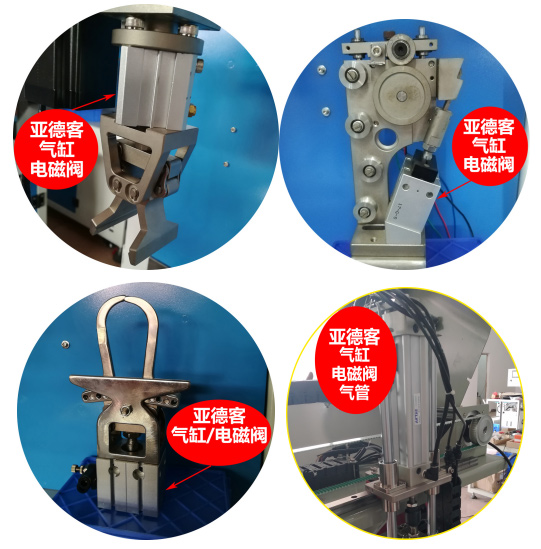

全线亚德客汽缸/电磁阀/气管

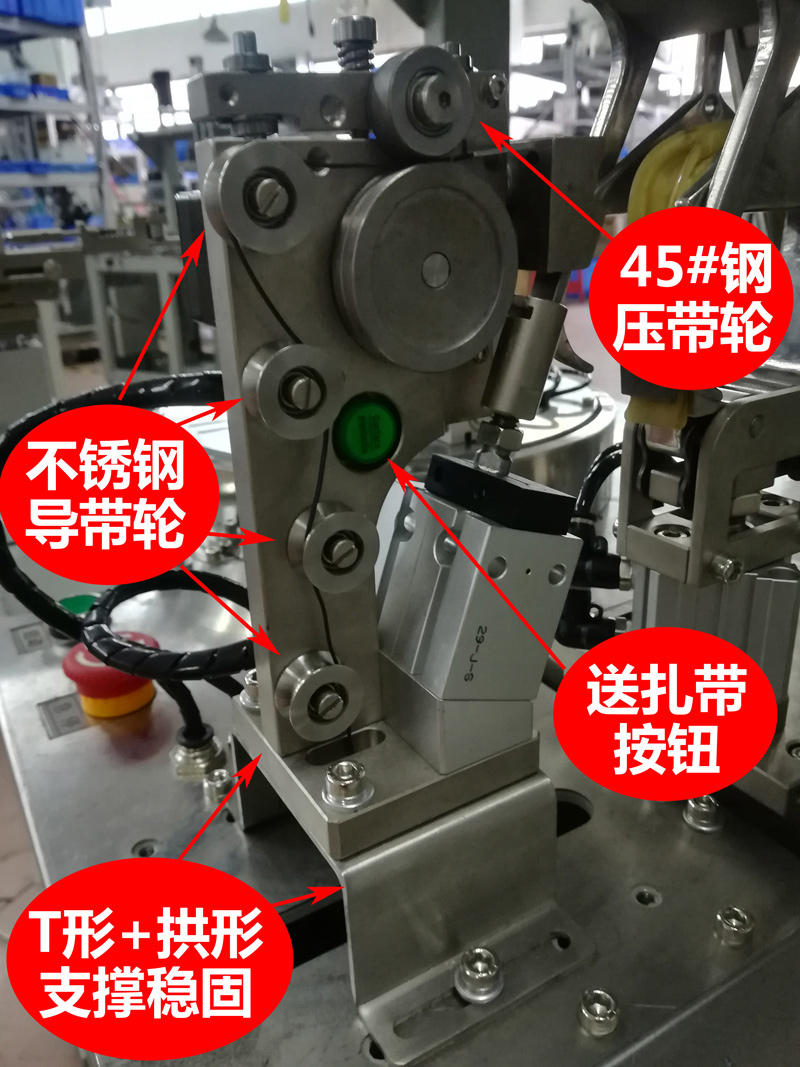

不锈钢导扎带轮,钢质压带轮,T形+拱形支撑

(经久耐用,杜绝瓷轮易碎易裂现象,稳若磐石)

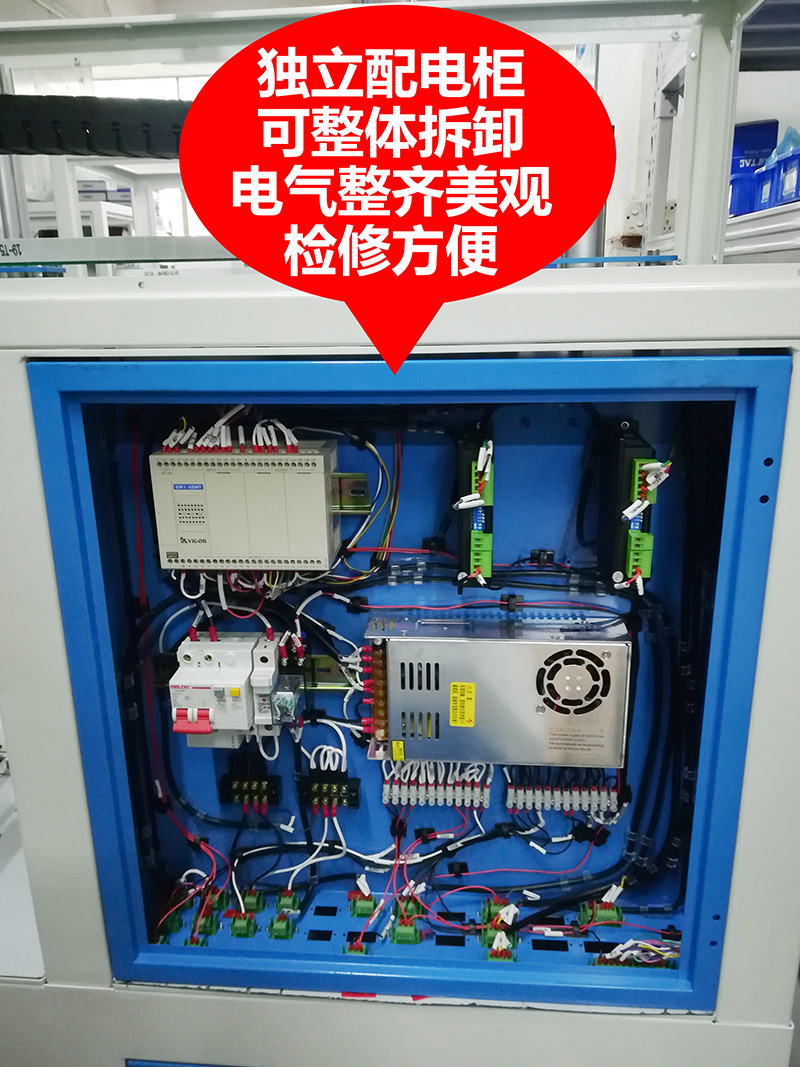

标准化独立配电柜(可整体拆卸,电气整齐美观,维修方便)

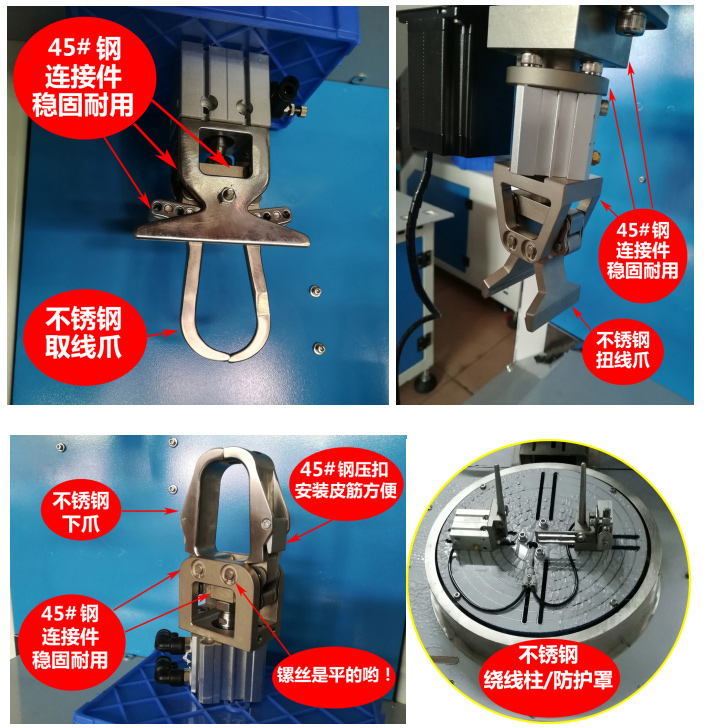

不锈钢取线爪/扭线爪/下爪/绕线柱/防护罩/钢质连接件(经久耐用,稳若磐石)


气管防护拖链(经久耐用,有效保护气管)

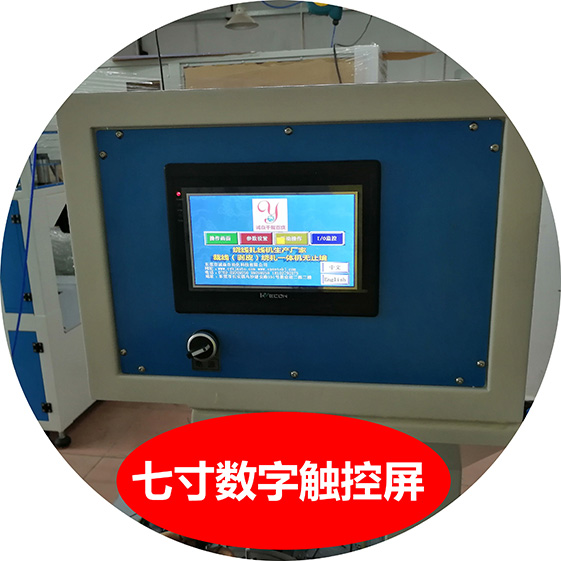

七寸数字触控屏(操作方便)

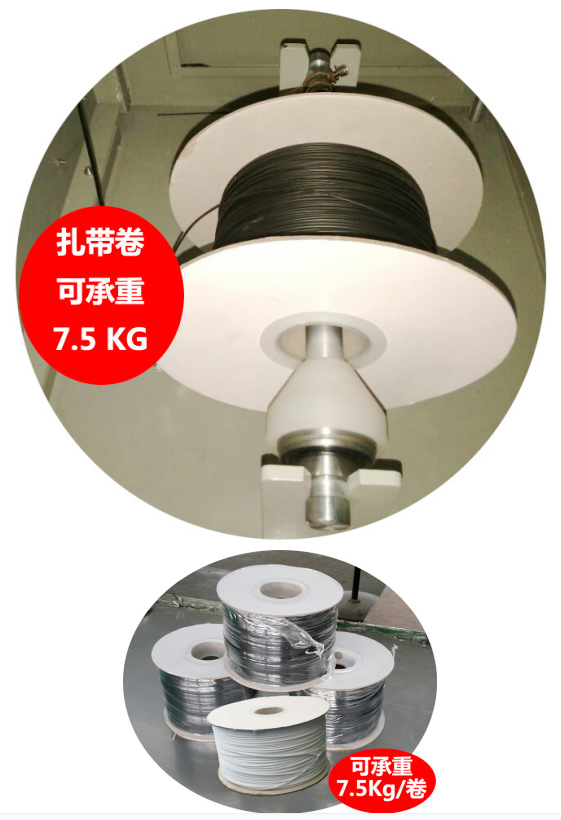

包胶铁芯扎带,扎带整卷可承重7.5KG

(适应更重扎带卷盘,减少更换频率和时间)

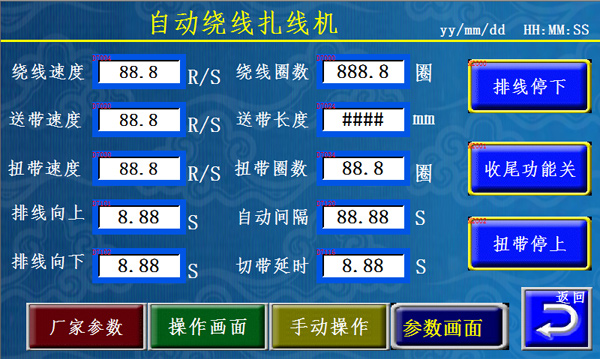

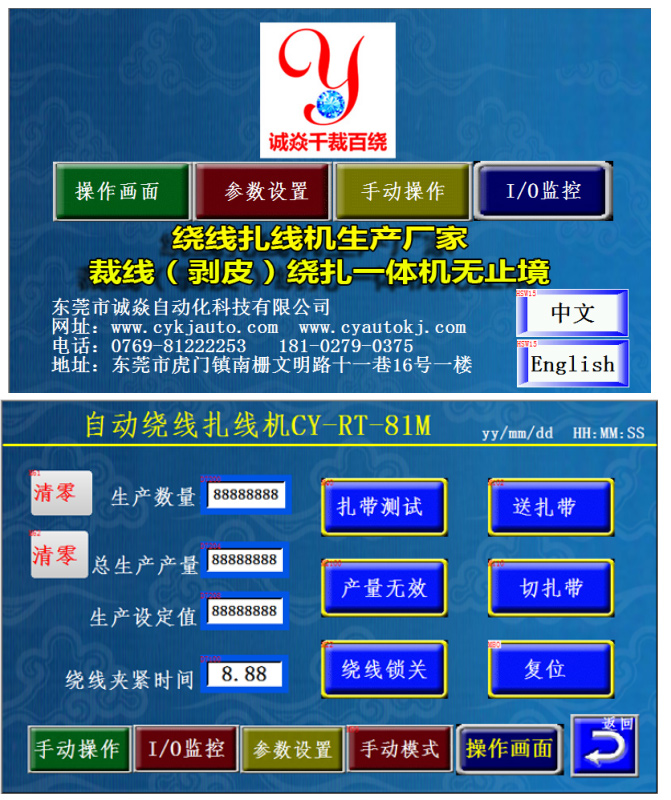

七寸数字触摸屏中英文双语界面,产量统计


参数设置调节简单方便

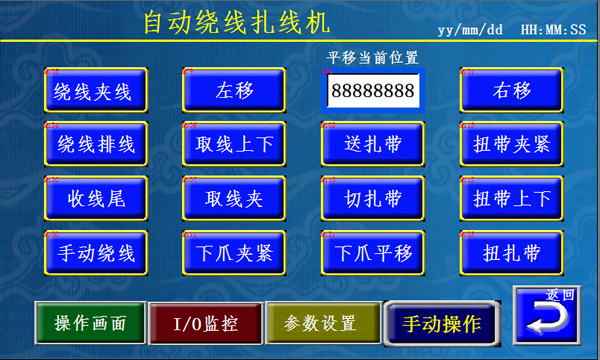

分步动作调试简单,检修方便

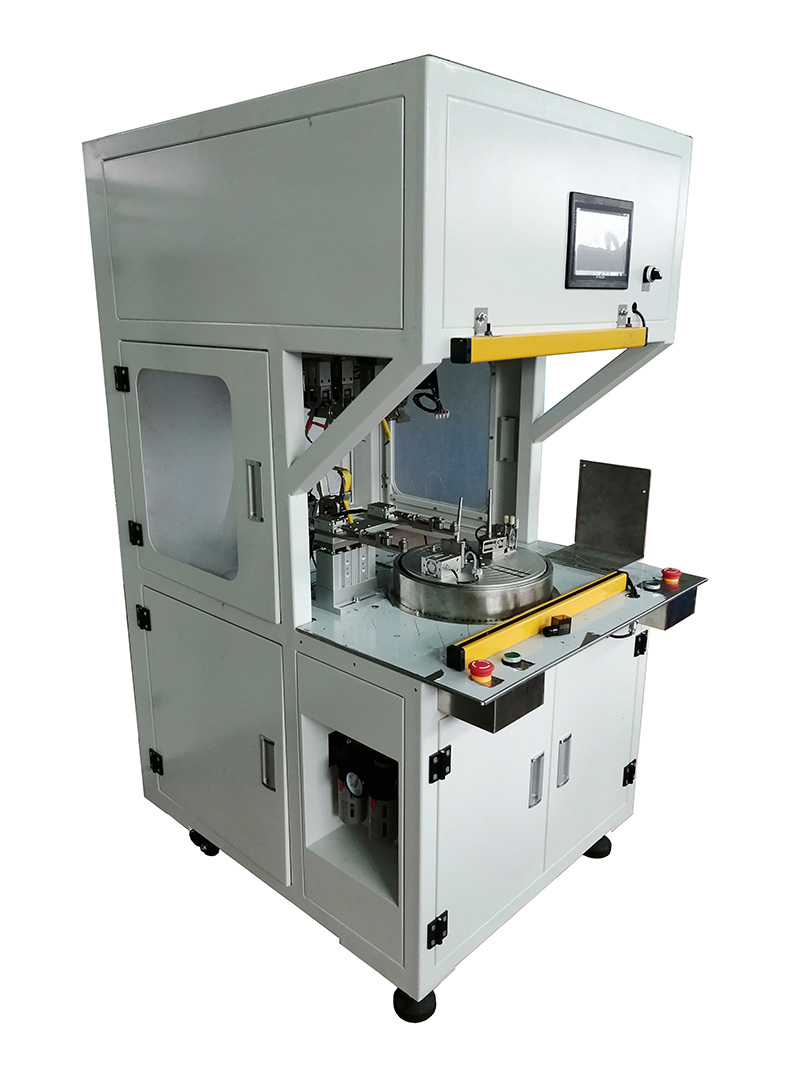

8字单扎安全防护型全自动绕线扎线机CY-RT-81M技术参数:
绕线外观 8字单扎 绕线间距 80-160mm
适用线径 3-6mm. 适用长度 1-10m
头部留长 0-400mm 尾部留长 100-280mm
扎成直径 ≤40mm 适用扎带 包胶铁芯
机器效率 ≤1000PCS/H 扎带承重 ≤7.5KG
机器尺寸 约1200W*850D*1600Hmm 机器功率 2.5KW
机器重量: 约230KG
中8字单扎安全防护型全自动绕线扎线机CY-RT-81M主要部件:
气缸: 亚德客气缸及电磁阀,
绕线电机:伺服电机1000W东菱
取线平移电机:伺服电机750W东菱
扎带输送电机:步进电机雷赛
扭扎带电机:步进电机雷赛
取线平移: 双滑块
PLC:丰炜 屏幕:维控
机架:铁机架 电源:明纬
光栅: 普邦 手动启动:双启动
继电器:欧姆龙
取线爪/扭线爪/下爪材质:不锈钢
驱动系统:高可靠性伺服系统,控制系统为高速稳定工业级控制器及系统软件,中英双语版。
中8字单扎安全防护型全自动绕线扎线机CY-RT-81M特色:
2019年新款,高配,安全防护型,绕中8字形,绑一根扎带;
适用USB/DC/AC线,可留头留尾,齐头齐尾,留头齐尾;
绕线电机采用1000W伺服,动力十足,更稳定;
取线平移电机750W伺服,杜绝步进电机的丢步现象,平移更稳定;
扎带承重可达7.5KG,减少更换扎带次数,提高工作效率;
吐扎带结构增加单独按钮,安装调试更方便;
皮筋下爪结构优化,使皮筋更耐磨损,安装调试更方便;
扭线爪、取线爪、下爪连接结构采用不锈钢,更稳固,更美观;
生产效率可到达1500条/小时,节省人工;
简单易操作,易调试, 易维护;
体积小,不占地方,节省场地租金;
人性化设计,降低员工疲劳强度;
可编程控制器(PLC)控制,中英文双版人机界面操控;

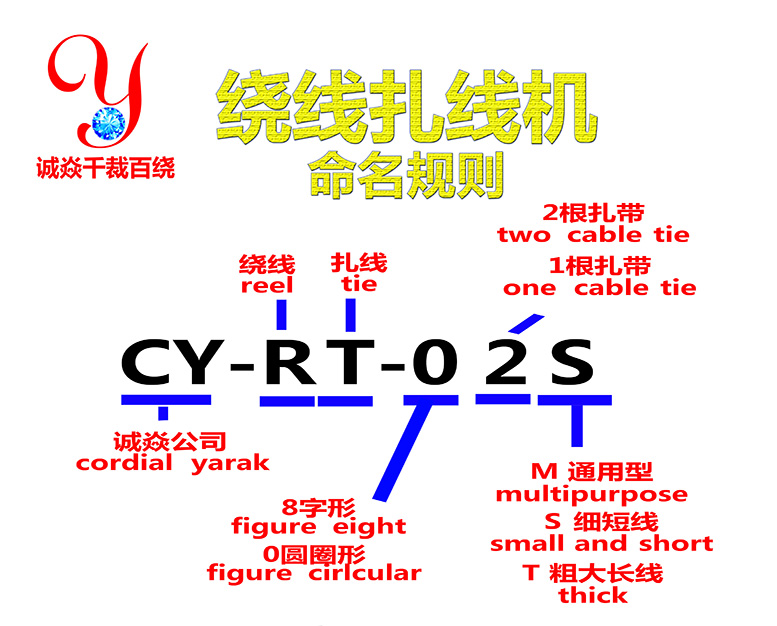

全自动绕线扎线机常规型号:
CY-RT-81S----小8字单扎型自动绕线扎线机;
CY-RT-81M----中8字单扎通用型自动绕线扎线机;
CY-RT-81T----大8字单扎型自动绕线扎线机;
CY-RT-02S-----小圆圈型自动绕线扎线机;
CY-RT-02M-----中圆圈通用型自动绕线扎线机;
CY-RT-02T----大圆圈型自动绕线扎线机;
CY-RT-82M-----中8字双扎通用型自动绕线扎线机;
CY-RT-82T-----大8字双扎型自动绕线扎线机;
CY-RT-80DM----8字圆圈双剑合一型自动绕线扎线机;


全自动计米裁线绕线扎线机型号命名规则:
CY-CRT-81SH----小8字单扎型自动裁线绕线扎线一体机;
CY-CRT-81MH----中8字单扎通用型自动裁线绕线扎线一体机;
CY-CRT-81TH----大8字单扎型自动裁线绕线扎线一体机;
CY-CRT-02SH-----小圆圈型自动裁线绕线扎线一体机;
CY-CRT-02MH-----中圆圈通用型自动裁线绕线扎线一体机;
CY-CRT-02TH----大圆圈型自动裁线绕线扎线一体机;
CY-CRT-82MH-----中8字双扎通用型自动裁线绕线扎线一体机;
CY-CRT-82TH-----大8字双扎型自动裁线绕线扎线一体机;

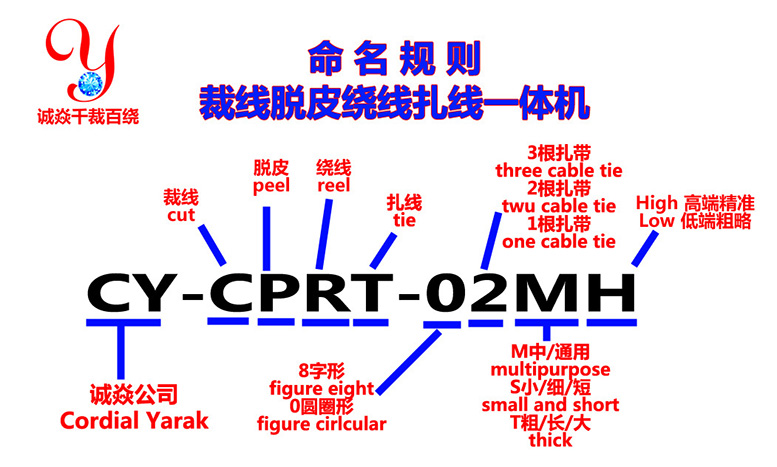

全自动计米裁线剥皮绕线扎线机型号命名规则:
CY-CPRT-81SH----小8字单扎型自动裁线剥皮绕线扎线一体机;
CY-CPRT-81MH----中8字单扎通用型自动裁线剥皮绕线扎线一体机;
CY-CPRT-81TH----大8字单扎型自动裁线剥皮绕线扎线一体机;
CY-CPRT-02SH-----小圆圈型自动裁线剥皮绕线扎线一体机;
CY-CPRT-02MH-----中圆圈通用型自动裁线剥皮绕线扎线一体机;
CY-CPRT-02TH----大圆圈型自动裁线剥皮绕线扎线一体机;
CY-CPRT-82MH-----中8字双扎通用型自动裁线剥皮绕线扎线一体机;
CY-CPRT-82TH-----大8字双扎型自动裁线剥皮绕线扎线一体机;
