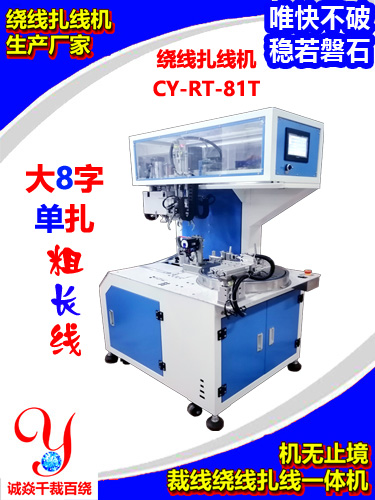

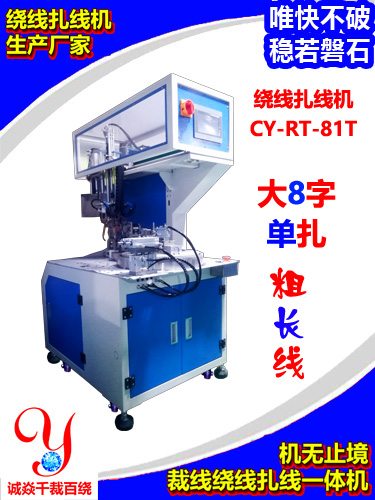

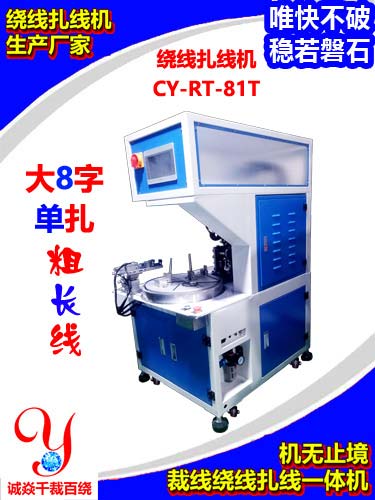

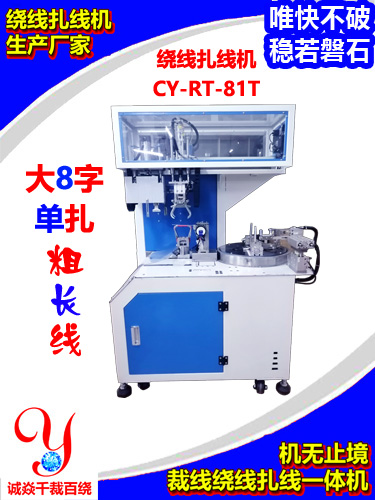

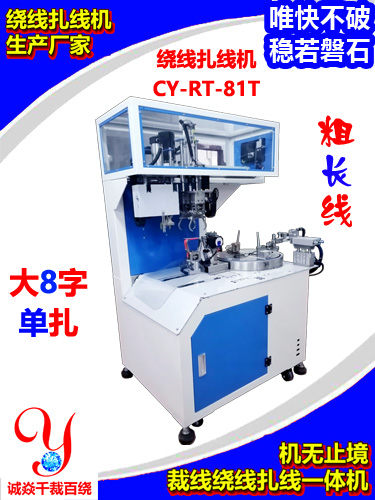

大8字单扎绕线扎线机CY-RT-81T
大8字单扎绕线扎线机CY-RT-81T

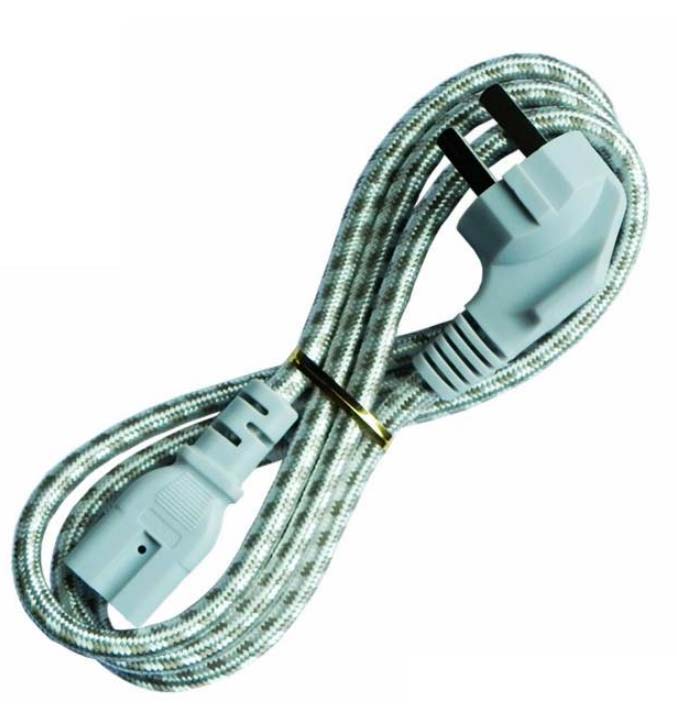

水泵线一般比较长,绕成大8字,绑扎厚度比较大,适用大8字单扎型绕线扎线机,机无止境,唯快不破,稳若磐石,诚焱千裁百绕不厌倦!诚焱百卷千缠又一程!


大8字单扎绕线扎线机CY-RT-81T

 详情说明

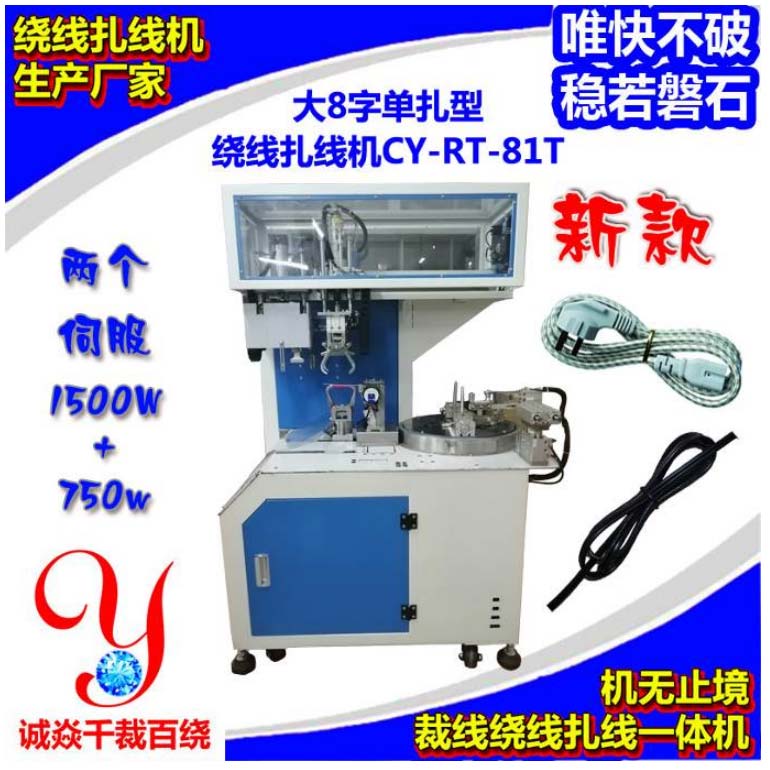

双伺服,三年前早已是标配
现在不仅仅是双伺服
承重更大卷更重的扎带卷盘
唯快不破,稳若磐石
吸引你的,首先是颜值;
惊艳你的,最终是品质;
适用电源线,排插线,粗长线,绳索,软管


留头留尾,齐头留尾,头尾同边 (兼容多种绕扎样式,通用性强)


机箱整体蓝白相间,美观,大气(蓝色之沉稳,白色之坦荡,突显尊贵)

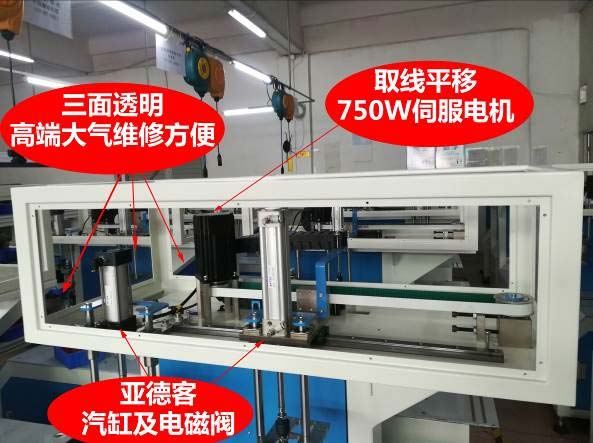

颜值篇-----三面+顶部=四面透明高端大气,坦坦荡荡,检修方便

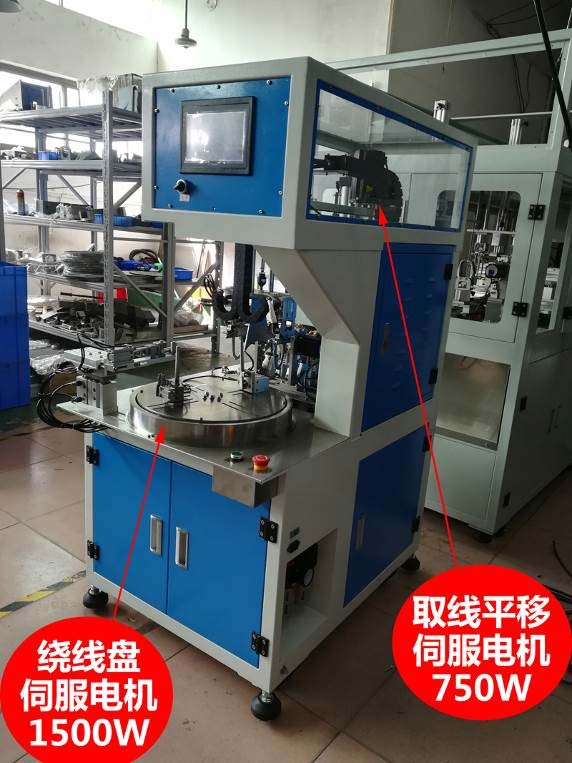

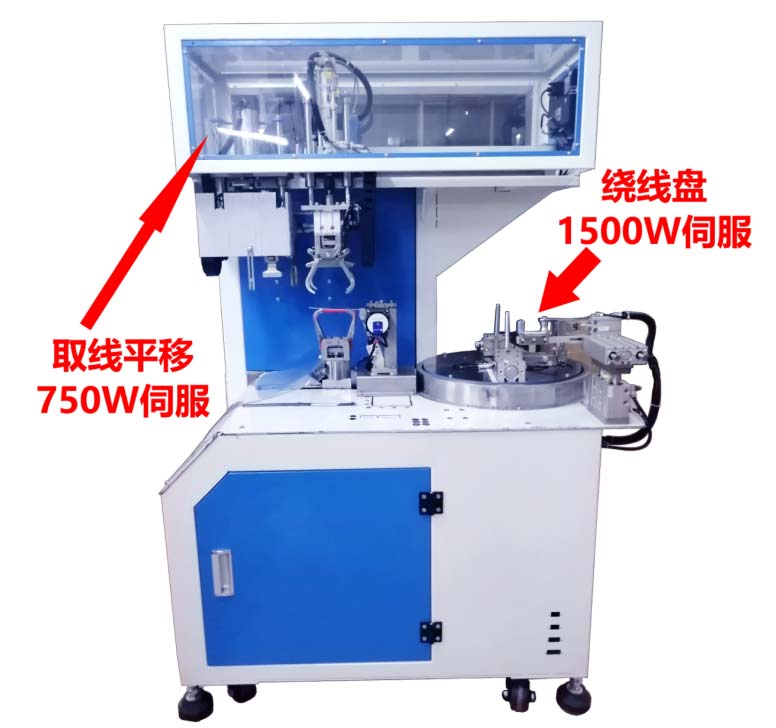

品质篇--全线双伺服电机绕线盘1500W伺服电机+取线平移750W伺服电机避免了取线平移采用步进电机常见的丢步现象(唯快不破,稳若磐石)

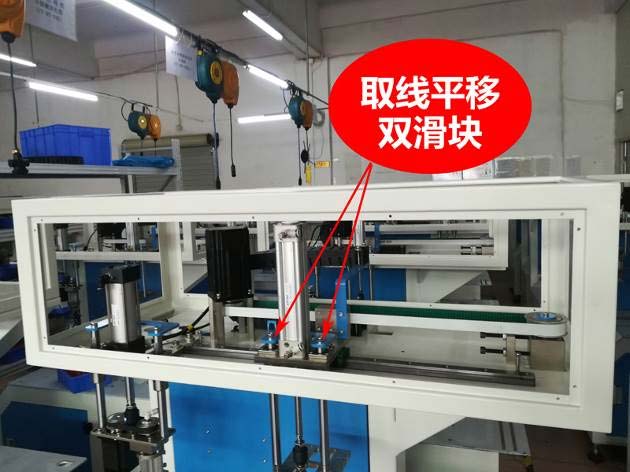

取线平移------双滑块(唯快不破,稳若磐石)

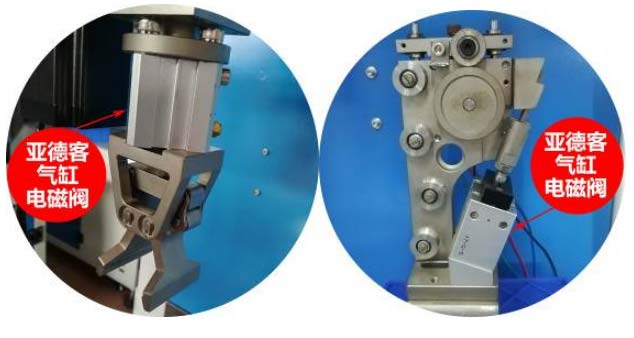

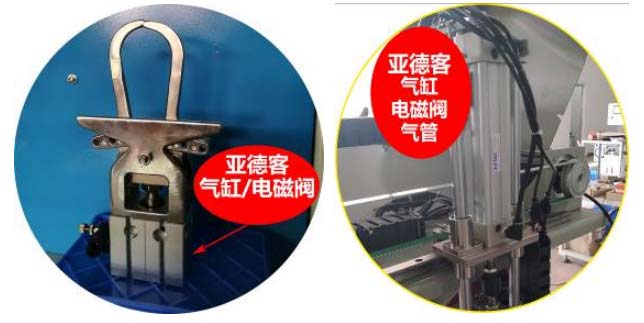

线亚德客汽缸/电磁阀/气管

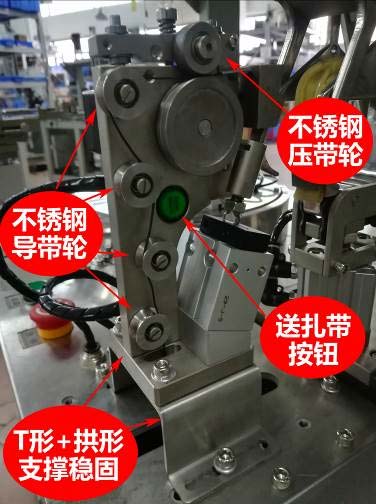

不锈钢导扎带轮,钢质压带轮,T形+拱形支撑 (经久耐用,杜绝瓷轮易碎易裂现象,稳若磐石) 增加送扎带按钮,方便安装安装,节省时间

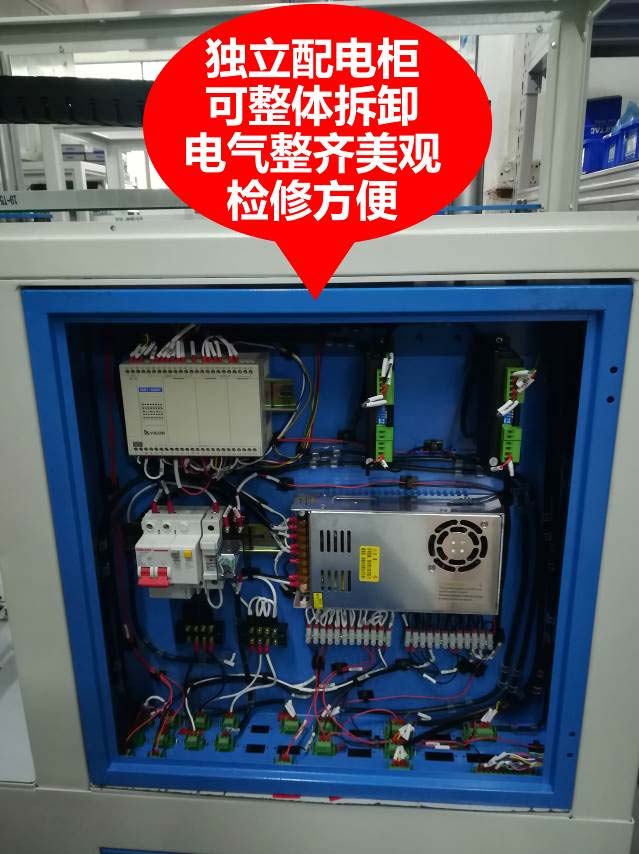

标准化独立配电柜(可整体拆卸,电气整齐美观,维修方便)

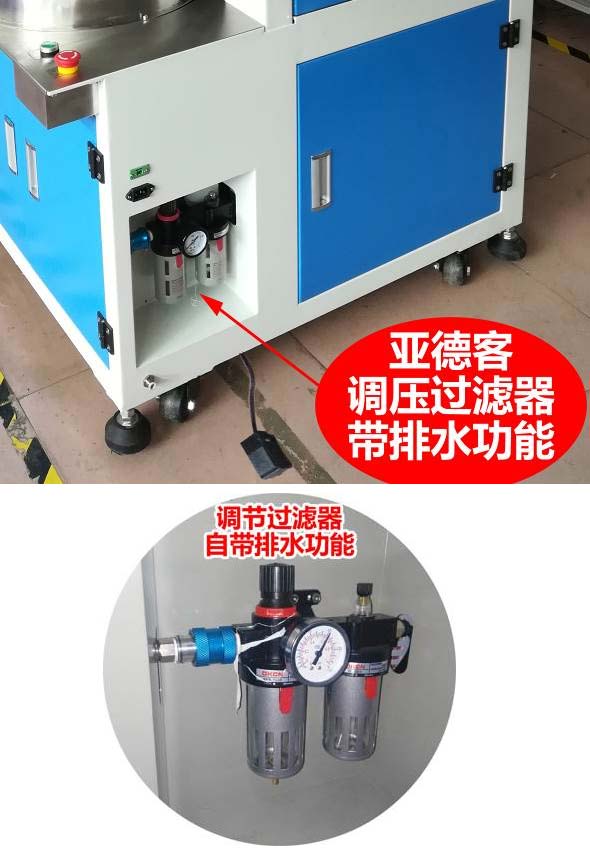

带排水功能的气源调压过滤器(多重过滤杂质及水气,多重保护气动元件)

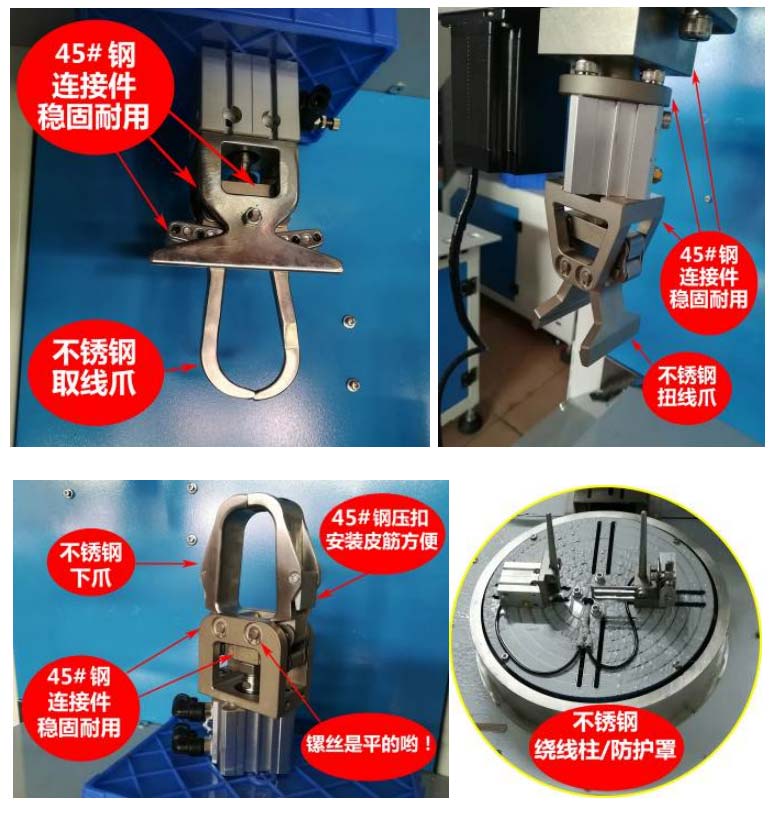

不锈钢取线爪/扭线爪/下爪/绕线柱/防护罩/钢质连接件(经久耐用,稳若磐石)

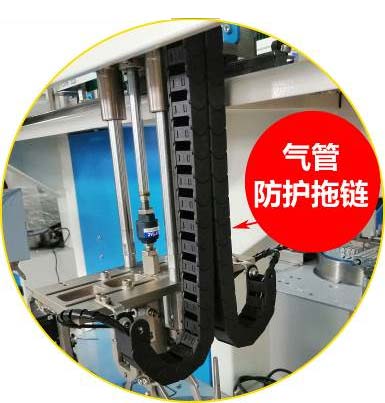

气管防护拖链(经久耐用,有效保护气管)

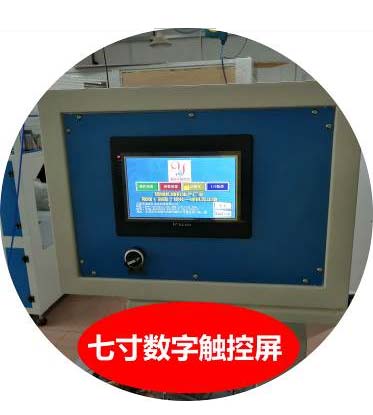

七寸数字触控屏(操作方便)

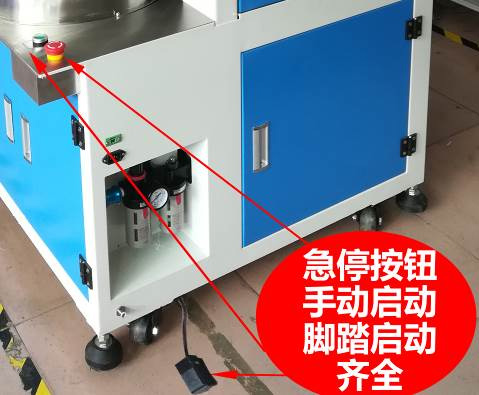

手动启动按钮+脚踏启动按钮(多重启动,充分尊重操作人员习惯)

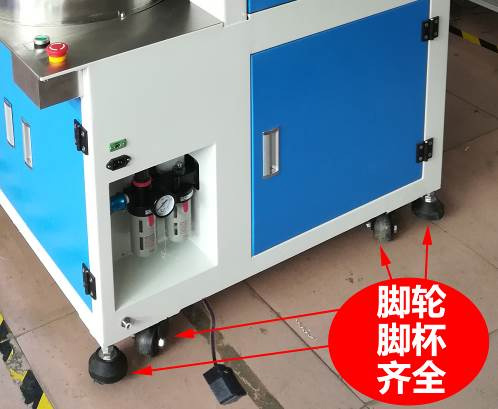

脚轮脚杯齐全 (搬挪方便,保护地面不被刮花)

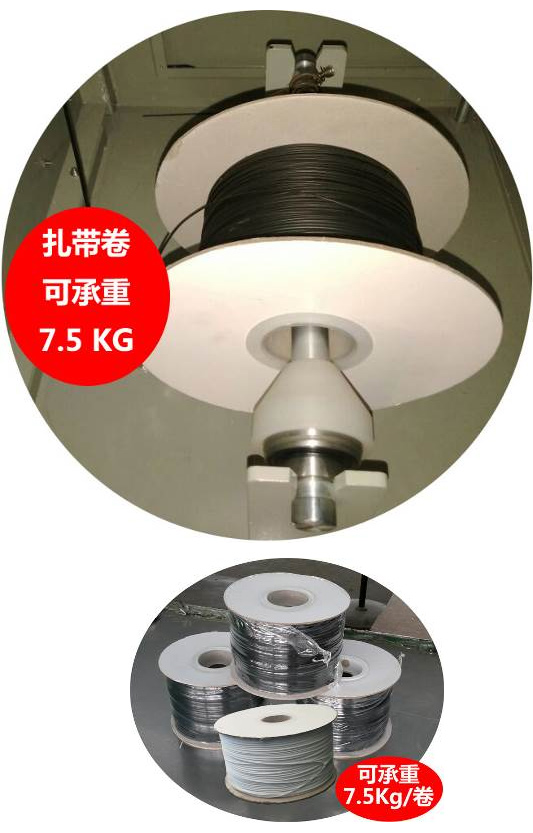

包胶铁芯扎带,扎带整卷可承重7.5KG(适应更重扎带卷盘,减少更换频率和时间)

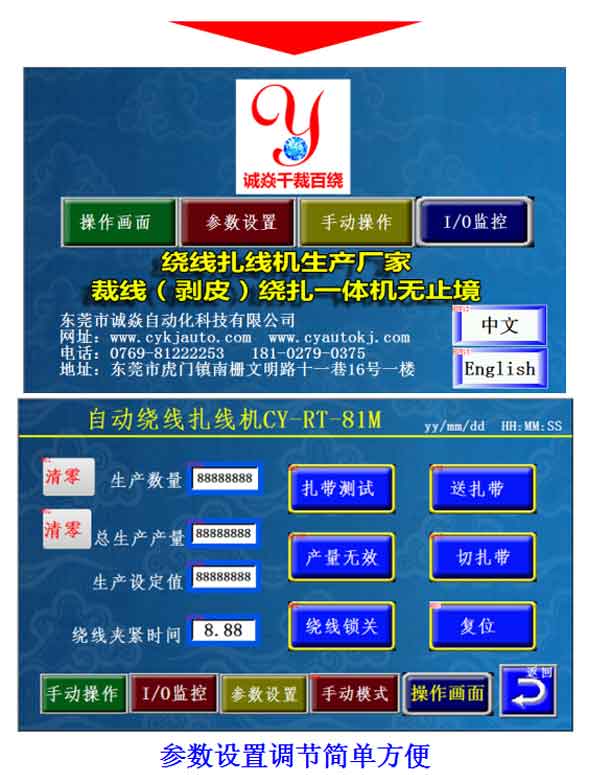

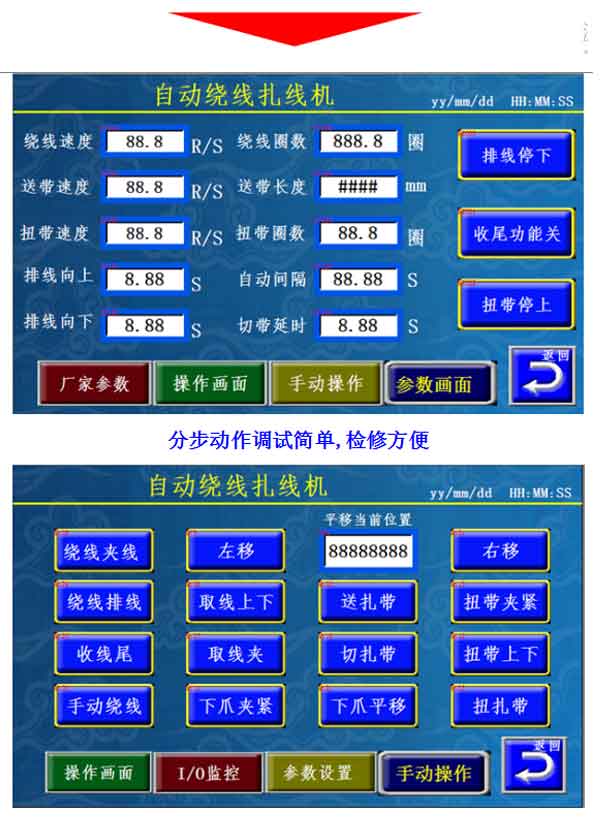

七寸数字触摸屏中英文双语界面,产量统计



大8字单扎型----全自动绕线扎线机CY-RT-81T技术参数:
适用线材 AC/DC/USB线材
绕线外观 大8字单扎带
适用线长 ≤10 m
适用线径 ≤Φ12 mm
绕线间距 150-300mm
扎成直径 ≤45 mm
头部留长 0-130 mm
尾部留长 >0 mm
生产效率 1000pcs/h (以线长1米绕3圈,露头露尾计)
适用气压 0.55-0.65Mpa
适用扎带 ≤7.5 KG/卷
适用电压 220V 50Hz
机器功率 ≤2800W
机器尺寸 约1040L*720W*1540H mm
机器重量 约230KG
大8字单扎型全自动绕线扎线机CY-RT-81T主要部件:
气缸: 亚德客气缸及电磁阀,
电机:绕线伺服电机1500W东菱
电机:取线平移伺服电机750W东菱
电机:送扎带57步进电机雷赛
电机:扭扎带57步进电机雷赛
电机:储扎带6W定速
取线平移: 双滑块
PLC:丰炜
屏幕:维控
电源:明纬
机架:铁机架,烤漆,蓝白相间
取线爪/扭线爪/下爪材质:不锈钢
驱动系统:高可靠性伺服系统,控制系统为高速稳定工业级控制器及系统软件,中英双语版。
大8字单扎型全自动绕线扎线机CY-RT-81T特色:
1、新款,高配型,绕大8字形,绑1根扎带;
2、适用AC线,电源线,粗长线,绳索,软管;
3、绕线电机采用1500W(1000转)伺服,动力十足,更稳定;
4、取线平移电机750W伺服,杜绝步进电机的丢步现象及消磁问题,平移更稳定;
5、顶部透明机箱,管线布局及质量一目了然,高档大气,三面+顶面四面可拆卸,维修也方便;
6、独立配电柜,可整体取下,电气线路标准、整齐、规范,维修方便;
7、扎带承重可达7.5KG,减少更换扎带次数,提高工作效率;
8、吐扎带结构增加单独按钮,安装调试更方便;
9、皮筋下爪结构优化,使皮筋更耐磨损,安装调试更方便,
10、气压表升级,可自动过滤、排水;
11、铝材垫板、转接板,全面升级成钢材质,机器整体更经久耐用;
12、扭线爪、取线爪、下爪连接结构采用不锈钢,更稳固,更美观;
13、绕线盘结构升级,噪音更小,更稳定;
14、生产效率可到达1000条/小时,节省人工;
15、简单易操作,易调试, 易维护;
16、体积小,不占地方,节省场地租金;
17、人性化设计,降低员工疲劳强度;
18、可编程控制器(PLC)控制,中英文双版人机界面操控;

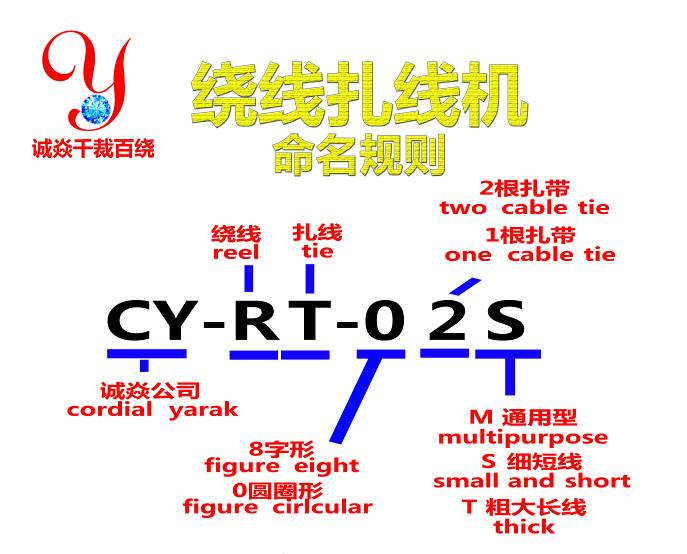

全自动绕线扎线机常规型号:
CY-RT-81S----小8字单扎型自动绕线扎线机;
CY-RT-81M----中8字单扎通用型自动绕线扎线机;
CY-RT-81T----大8字单扎型自动绕线扎线机;
CY-RT-02S-----小圆圈型自动绕线扎线机;
CY-RT-02M-----中圆圈通用型自动绕线扎线机;
CY-RT-02T----大圆圈型自动绕线扎线机;
CY-RT-82M-----中8字双扎通用型自动绕线扎线机;
CY-RT-82T-----大8字双扎型自动绕线扎线机;

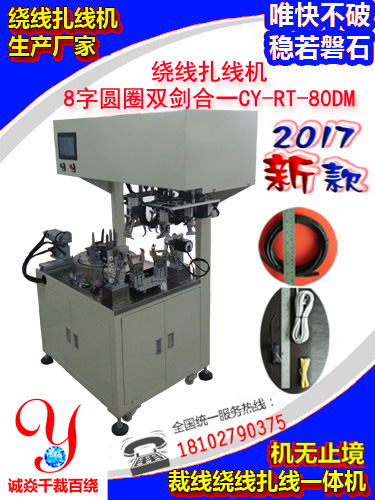

CY-RT-80DM----8字圆圈双剑合一型自动绕线扎线机;

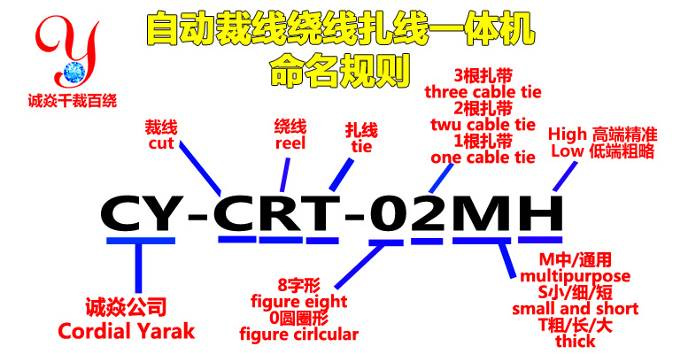

全自动精准计米裁线绕线扎线机型号命名规则:
CY-CRT-81SH----小8字单扎型自动精准计米裁线绕线扎线一体机;
CY-CRT-81MH----中8字单扎通用型自动精准计米裁线绕线扎线一体机;
CY-CRT-81TH----大8字单扎型自动精准计米裁线绕线扎线一体机;
CY-CRT-02SH-----小圆圈型自动精准计米裁线绕线扎线一体机;
CY-CRT-02MH-----中圆圈通用型自动精准计米裁线绕线扎线一体机;
CY-CRT-02TH----大圆圈型自动精准计米裁线绕线扎线一体机;
CY-CRT-82MH-----中8字双扎通用型自动精准计米裁线绕线扎线一体机;
CY-CRT-82TH-----大8字双扎型自动精准计米裁线绕线扎线一体机;
全自动裁线绕线扎线机型号命名规则:
CY-CRT-81SL----小8字单扎型自动裁线绕线扎线一体机;
CY-CRT-81ML----中8字单扎通用型自动裁线绕线扎线一体机;
CY-CRT-81TL----大8字单扎型自动裁线绕线扎线一体机;
CY-CRT-02SL-----小圆圈型自动裁线绕线扎线一体机;
CY-CRT-02ML-----中圆圈通用型自动裁线绕线扎线一体机;
CY-CRT-02TL----大圆圈型自动裁线绕线扎线一体机;
CY-CRT-82ML-----中8字双扎通用型自动裁线绕线扎线一体机;
CY-CRT-82TL-----大8字双扎型自动裁线绕线扎线一体机;

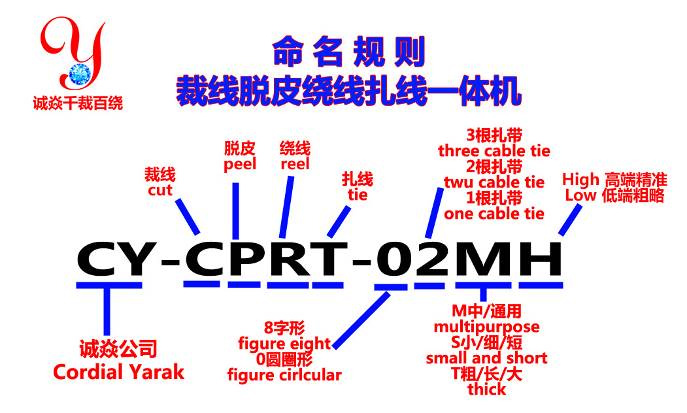

全自动计米裁线剥皮绕线扎线机型号命名规则:
CY-CPRT-81SH----小8字单扎型自动裁线剥皮绕线扎线一体机;
CY-CPRT-81MH----中8字单扎通用型自动裁线剥皮绕线扎线一体机;
CY-CPRT-81TH----大8字单扎型自动裁线剥皮绕线扎线一体机;
CY-CPRT-02SH-----小圆圈型自动裁线剥皮绕线扎线一体机;
CY-CPRT-02MH-----中圆圈通用型自动裁线剥皮绕线扎线一体机;
CY-CPRT-02TH----大圆圈型自动裁线剥皮绕线扎线一体机;
CY-CPRT-82MH-----中8字双扎通用型自动裁线剥皮绕线扎线一体机;
CY-CPRT-82TH-----大8字双扎型自动裁线剥皮绕线扎线一体机;
全自动裁线剥皮绕线扎线机型号命名规则:
CY-CPRT-81SL----小8字单扎型自动裁线剥皮绕线扎线一体机;
CY-CPRT-81ML----中8字单扎通用型自动裁线剥皮绕线扎线一体机;
CY-CPRT-81TL----大8字单扎型自动裁线剥皮绕线扎线一体机;
CY-CPRT-02SL-----小圆圈型自动裁线剥皮绕线扎线一体机;
CY-CPRT-02ML-----中圆圈通用型自动裁线剥皮绕线扎线一体机;
CY-CPRT-02TL----大圆圈型自动裁线剥皮绕线扎线一体机;
CY-CPRT-82ML-----中8字双扎通用型自动裁线剥皮绕线扎线一体机;
CY-CPRT-82TL-----大8字双扎型自动裁线剥皮绕线扎线一体机;
服务原则:
专业服务,合理解释,友善沟通
保修条例:
1、自收货签收之日起计,设备整机及零配件免费保修一年,终身服务;
2、下列情况不属于免费保修范围:
用户未与乙方工程师沟通指导下,私自或故意隐瞒进行拆装、运输、修理、改造设备造成的故障;
没有按照说明书上的要求使用或者超过设备使用范围造成的故障;
因地震、火灾、风水灾害、雷击、异常电压或其它自然灾害等不可抗力的原因造成的设备损坏;
因气源水气及杂质造成的气缸损坏。
