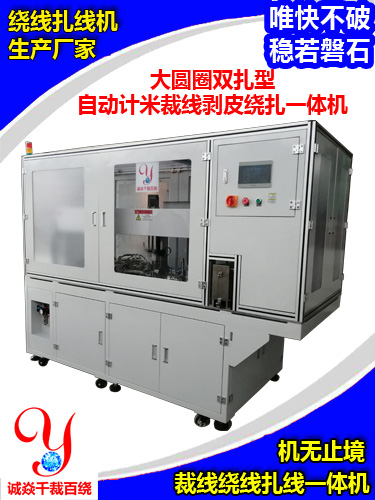

大圆圈双扎型自动计米裁线剥皮绕扎一体机
大圆圈双扎型自动计米裁线剥皮绕扎一体机
大圆圈双扎型自动计米裁线剥皮绕扎一体机,【诚焱千裁百绕】【诚焱百卷千缠】绕线扎线机生产厂家,裁线剥皮绕扎一体机无止境


大圆圈双扎型自动计米裁线剥皮绕扎一体机

 详情说明

大圆圈双扎型
自动计米裁线剥皮绕扎一体机


CPRT02TH高端版十堰机

高端版大圆圈双扎型自动裁剥绕扎一体机湖北十堰汽车线束生产厂家

大圆圈双扎型自动裁绕剥皮绕线扎线一体机CY-CPRT-02TH 技术参数
适用线径:4-8mm
裁切长度:3-14m
裁线长度精度:±15 mm
绕扎外观:圆圈双扎带
圆圈内径:200-300mm(可调)
扎成直径:≤40mm
脱皮方式:两端全脱皮
头部留长:200-350mm(可调)
头部剥皮长度:17-32mm(可调)
尾部留长:200-350mm(区间内随机值)
尾部剥皮长度:20-100mm(可调)
生产效率:200-380PCS/H(3-14m)
适用扎带:包胶铁芯≤7.5KG/卷
适用气压:0.5-0.6MPa
适用电源: 国标220V/50Hz
机器功率:4KW/H
机器尺寸:约2500L*1100W*1850Hmm
机器重量:约1200KG

大圆圈双扎型自动裁绕剥皮绕线扎线一体机CY-CPRT-02TH 主要配件:
气缸:亚德客气缸及电磁阀
电机:绕线主伺服电机1000W东菱
电机: 取线平移伺服电机东菱1500W
电机: 上线平移伺服电机东菱750W
电机:绕线上下排线57闭环雷赛
电机:扭扎带吐扎带57步进电机雷赛
电机:储扎带电机6W
滑块:取线平移双滑块
导轨:下爪平移双导轨
PLC:丰炜
屏幕:维控7"
电源:明纬
机架:铁机架 外观烤漆 蓝白相间
安全防护:门开即停
缺料报警:三色灯蜂鸣
机架:铁机架 外观烤漆 蓝白

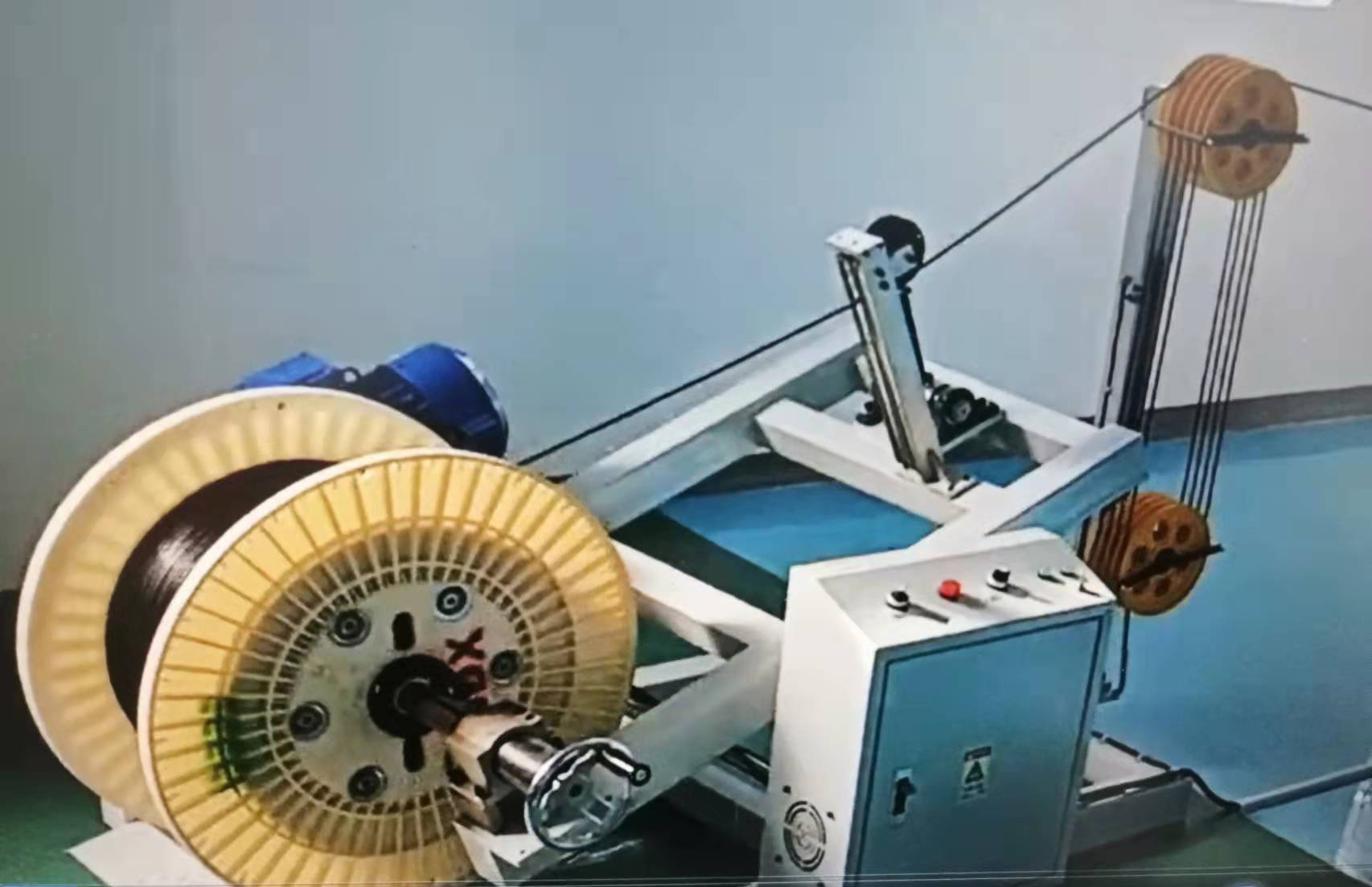

无极变速主动放线机
来料承量:≤150KG
来料线盘内孔直径:50-100mm
来料线盘外径:≤600mm
来料线盘厚度:≤400mm
机器功率:750W
机器尺寸:约1450L*800D*980Hmm
机器重量:约100KG
自适应主机放线速度
具储线功能
具张力功能
具减速功能
自适应空心线盘内孔大小
单轴单工位

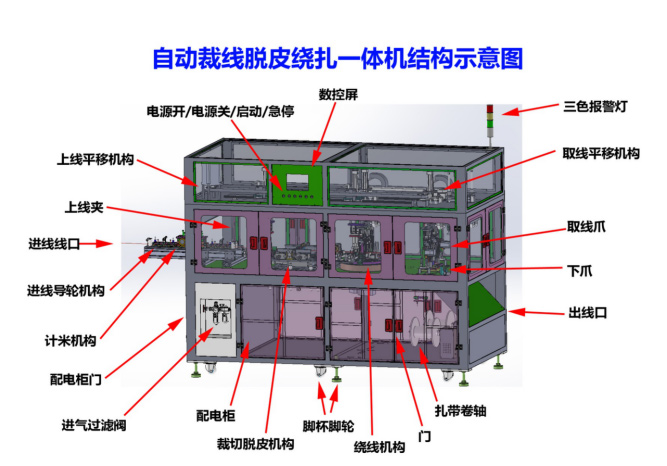

备注:裁线剥皮绕扎一体机主机, 示意图,实际尺寸可能略有差异

备注:主动无极变速放线机,示意图,实际尺寸可能略有差异.

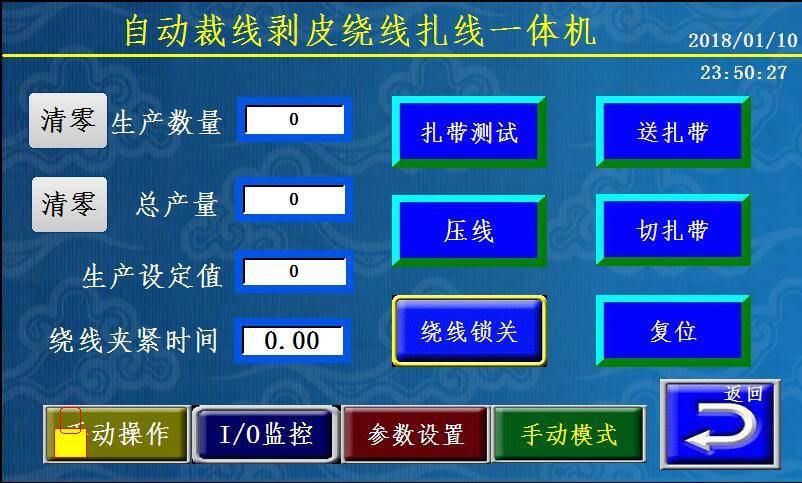

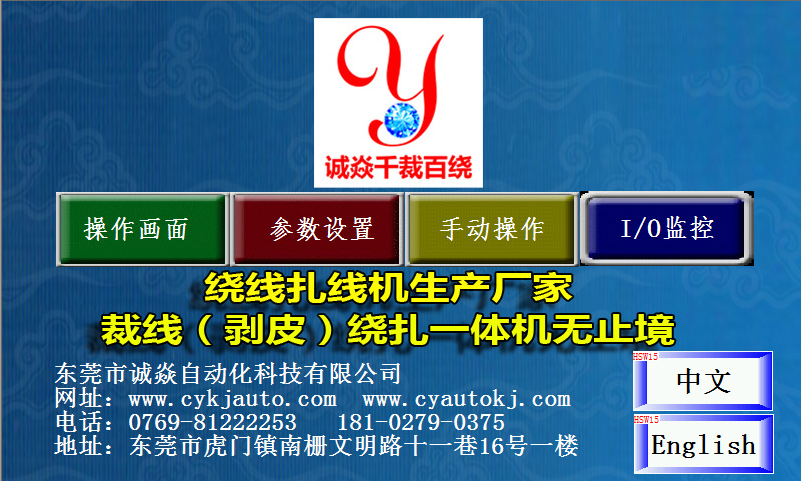

示意图,实际界面可能略有差异.

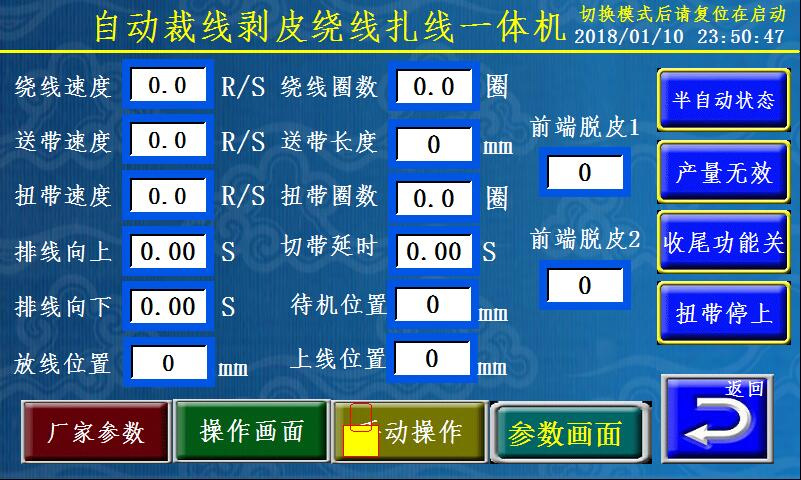

示意图,实际界面可能略有差异.
