自动裁线绕线扎线一体机仅仅是裁线机+绕线扎线机的简单组合吗？

　　

​    在人工成本不断攀升与自动化需求激增的背景下，在原有的自动绕线扎线机基础上，延伸出来的自动裁线绕线扎线一体机应运而生，但它产不是裁线机与绕线扎线机的简单拼接。从技术层面看，其集成难度比想象中的大得多，是机械结构、程序软件与工艺协同的更复杂系统工程。

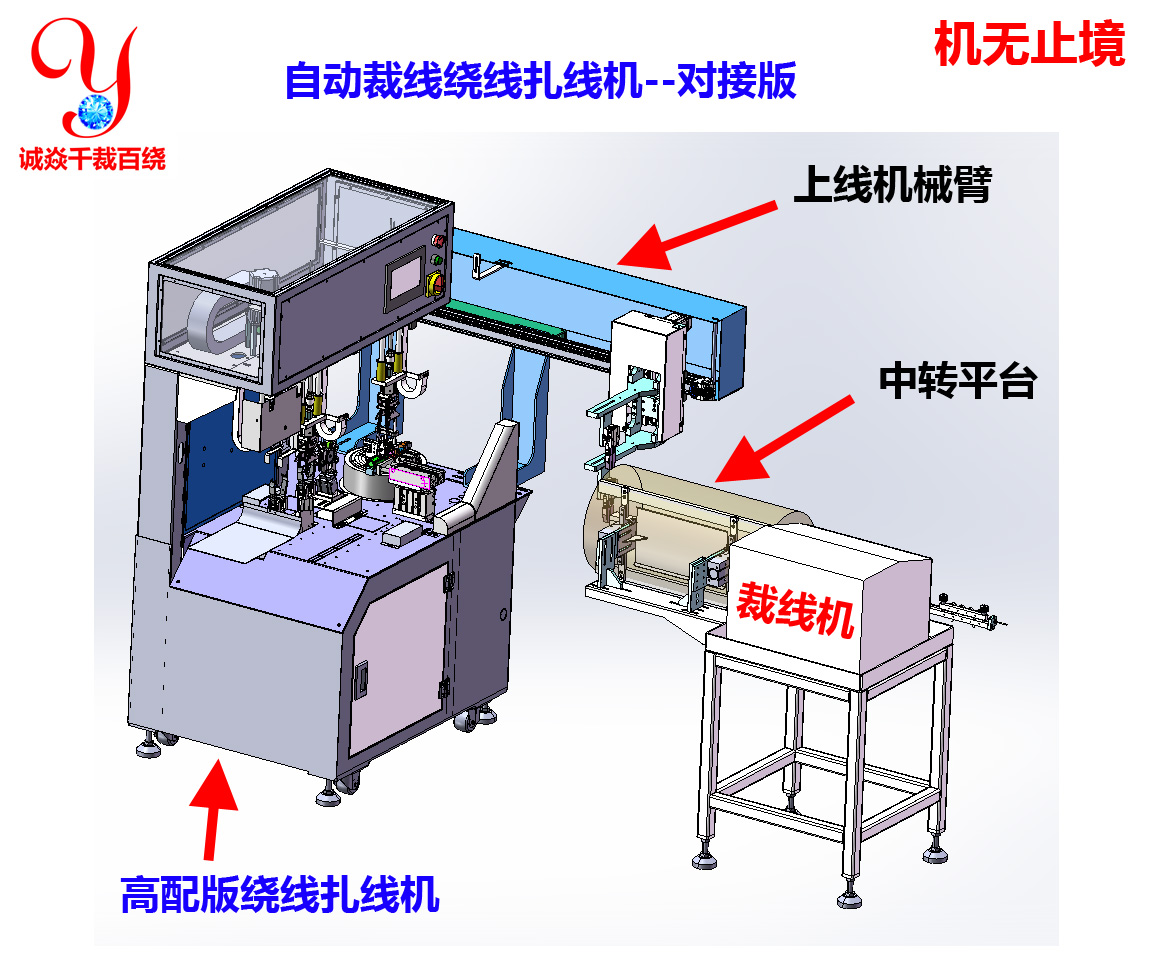

常见方案一： 经济方案，自动裁线（剥皮）绕线扎线机-对接版，采用裁线剥皮机+中转平台+上线机械臂+高配版绕线扎线机的方式如下图：

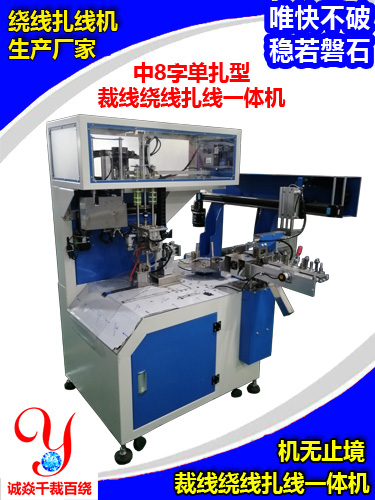

常见方案二：实惠型计米裁线绕线扎线一体机，计米裁线（剥皮）组件与高配版绕线扎线机集成在一起。

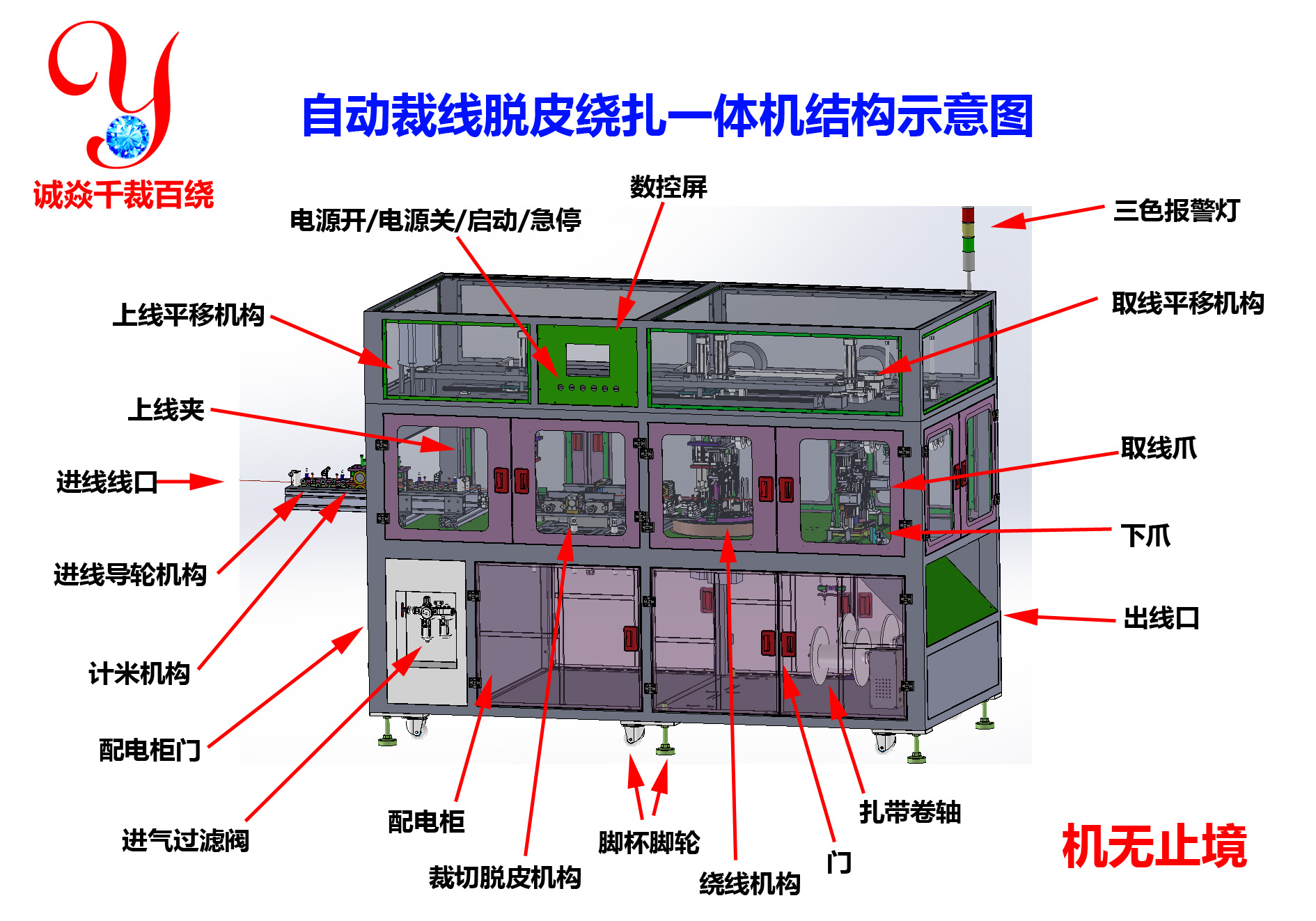

​常见方案三：高精型计米裁线绕线扎线一体机，计米裁线（剥皮）组件与高配版绕线扎线机集成在一起。

​常见方案四：高精配方型计米裁线绕线扎线一体机，计米裁线（剥皮）组件与高配版绕线扎线机集成在一起。​

四种方案各有各的优势，适合不同的应用场景。有一点是一致的，就是对各个组件本身的质量，程序软件与工艺协同都有较高的要求。

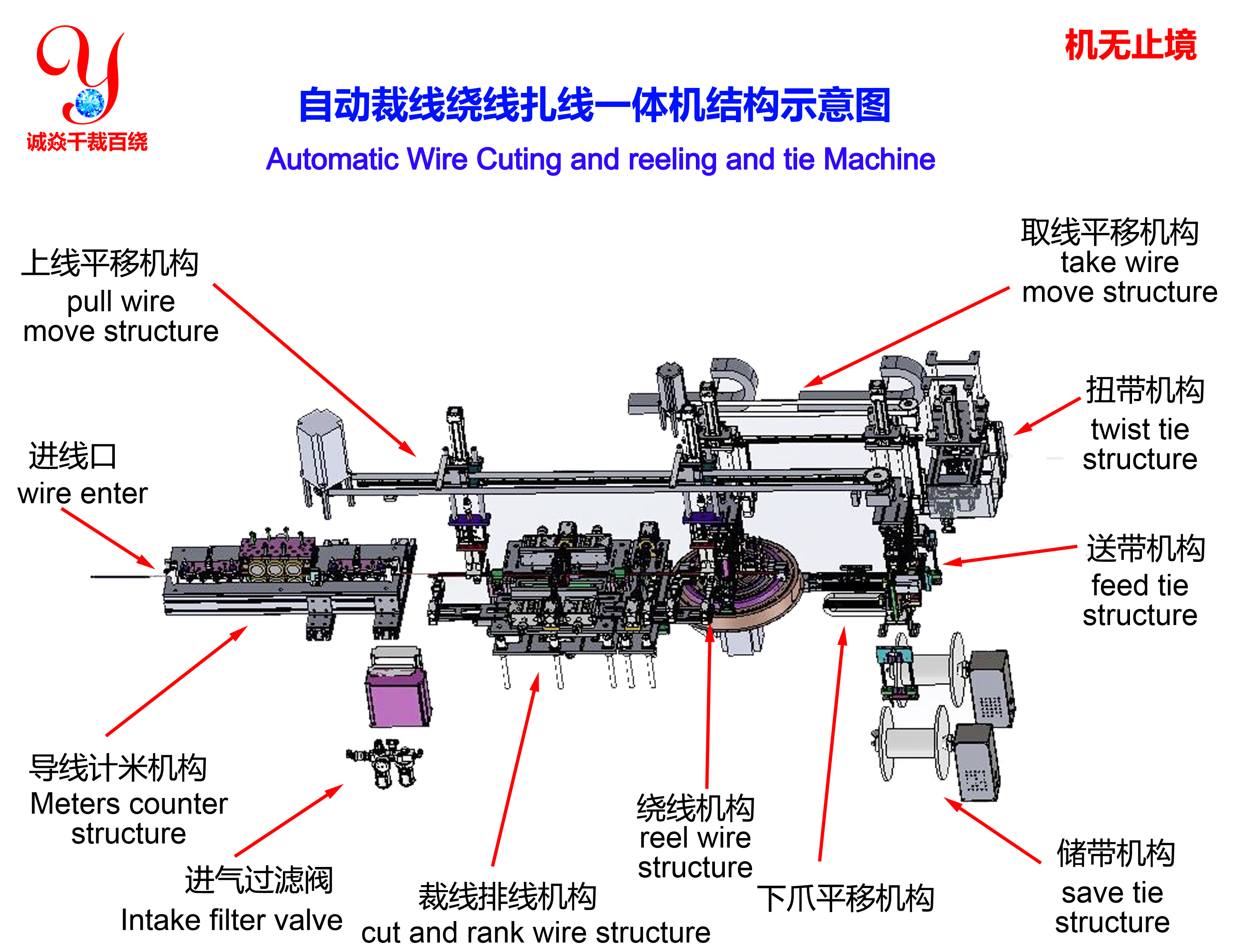

机械结构：高精度协同的精密体系

自动裁线绕线扎线一体机的机械结构需实现放线、送线计米、裁线（剥皮）、绕线、扎线五大工序的有序配合，无缝连接，每个环节都暗藏技术难点细节：
放线组件：将线材从大卷来料中放送出来，需要无级变速主动放线机；
送线计米组件：诚焱千裁百绕采用高精度耐磨计米轮配合欧姆龙2000编码器实现线材长度实时测量，编码器将计米轮转动角度转换为脉冲信号，经丰炜PLC程序计算后得出实际线长，测量误差控制在±0.2%以内。
裁切（剥皮）组件：切刀（剥皮）组件使用自制白钢高速钢3F材料，裁断余量可精确至0.5mm调节，根据线材实际情况，适配直径1-12mm的线束或圆管。
绕线组件：诚焱自动化采用研控伺服电机和驱动，雷赛步进电机驱动，亚德客气缸电磁阀，可实现绕线的精确设定，绕线速度可调，从1圈/秒至13圈/秒可设定。按圆圈内径150mm,绕线速度4圈/秒计算，绕线速度达到1.4米/秒，排线宽度高度通过研控伺服电机控制，配合绕线速度实现线材均匀缠绕。确保线材排列整齐，避免交叉错位堆叠。

扎线组件：扎线动作由单独步进电机驱动送扎带，亚德客气缸切断扎带，采用丰炜PLC实现参数化控制，扎带长度可在触摸数控屏设置。扎线时序在绕线完成后自动触发，通过触摸屏可实时查看扎带长度、送带速度等数据。

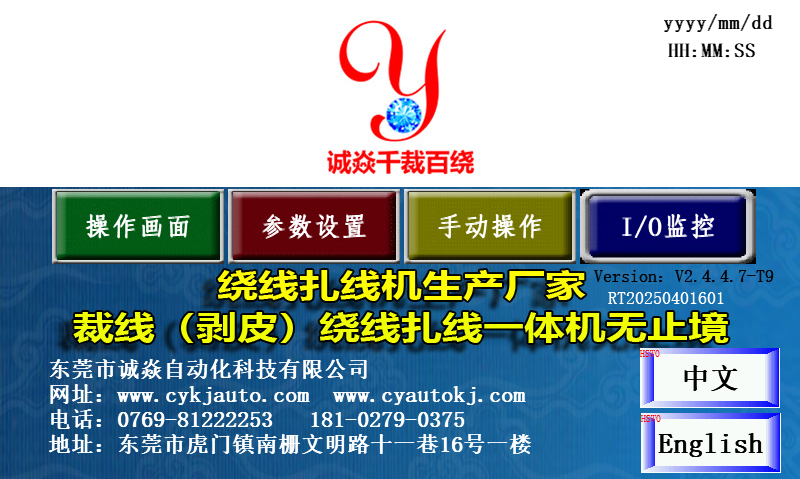

程序软件：多模块联动的控制核心是自动裁线绕线扎线一体机的“大脑”，需协调三大单元的时序逻辑：
时序协同：计米单元达到设定长度后触发裁剪信号，绕线单元同步启动定圈绕制，绕线完成，裁切（剥皮）组件完成裁切动作，线圈再移至扎线组件处进行捆扎，

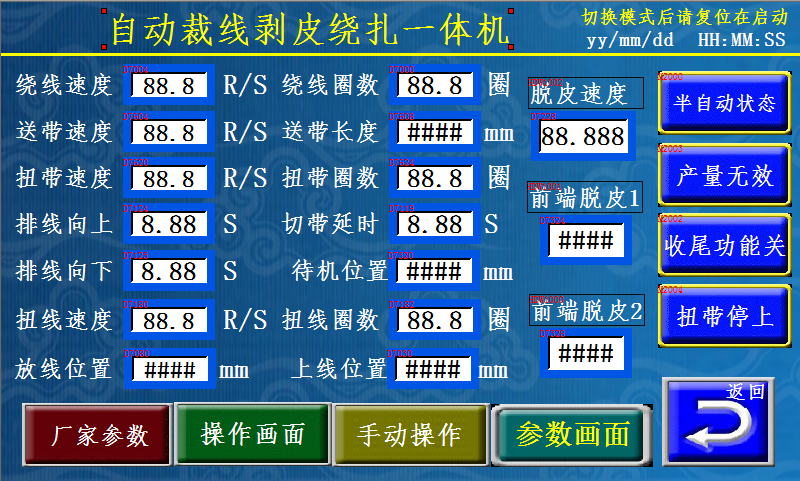

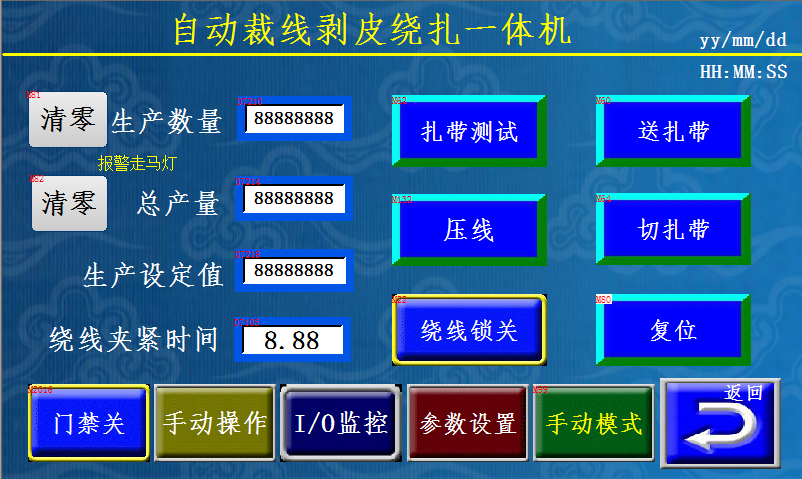

参数化设置：通过触摸屏界面可直观设定线长、绕线圈数、扎带长度，扭带圈数等参数，灵活调整。
由此可见，自动裁线绕线扎线一体机是技术集成的产物，其研发与生产考验着企业的机械设计、编程能力与工艺积累，绝非简单的设备拼接。
